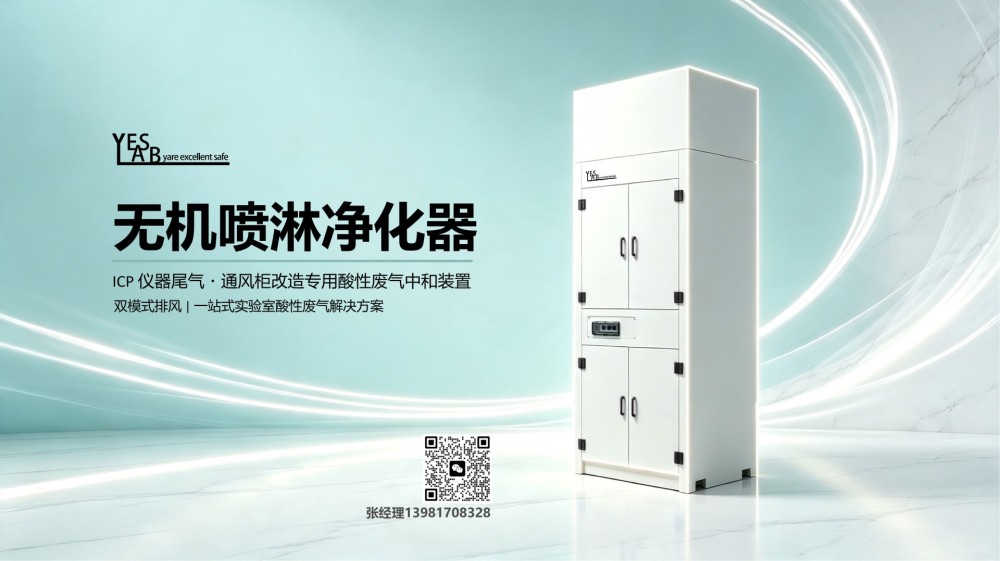

YES LAB 英斯拉勃无机喷淋净化器（柜式），落地式一体化 PP 防腐装置，针对实验室酸雾、ICP 仪器尾气、通风柜改造等无机酸性尾气净化场景，柜内喷淋中和净化，达标排放。红枫国领制造。

YES LAB 英斯拉勃无机喷淋净化器，是一台落地式一体化 PP 防腐酸性废气中和装置，专为 ICP-MS、ICP-OES、微波消解仪等精密仪器尾气，以及普通通风柜废气改造 设计。采用 "一层喷淋中和 + 一层除雾脱水" 结构，碱性溶液喷淋去除盐酸、硝酸、氢氟酸等无机酸性污染物；双模式排风（同层直排 / 接入原有管路），作为前置净化单元，把酸性废气中和为洁净气体后再排放或接入排风系统，从源头保护后端管道与风机。

解决什么问题（无机实验室扩改三大普遍难题）

• 排风系统饱和：楼顶风机负荷封顶、排风竖井容量不足，新增设备无法接入原有排风系统；

• 改造工程浩大：新增仪器 / 通风柜需整体重算通风、系统升级、管路改造、风机扩容，成本高、周期长；

• 系统腐蚀严重：酸性废气直接进管道，持续腐蚀风管与末端风机，后期维修成本高。

本设备以 "前置净化替代管网改造"，用模块化落地整机应对上述难题。

两种应用形态（同一台主体，风机模块按需选配）

① 仪器尾气就近治理

精密分析设备产生的无机酸雾，就近接入本设备完成中和净化。缩短废气输送距离，避免酸性气体在管道内冷凝腐蚀，实现仪器尾气独立、高效治理。专为 ICP-MS、ICP-OES、微波消解仪等轻量酸性尾气设计。

② 现有通风柜低成本升级

普通通风柜废气管道接入本机，废气先经喷淋中和再排入排风系统。特别适合临时新增通风柜场景，不必重新设计整套通风管网，大幅缩短项目周期、节约暖通改造投入。

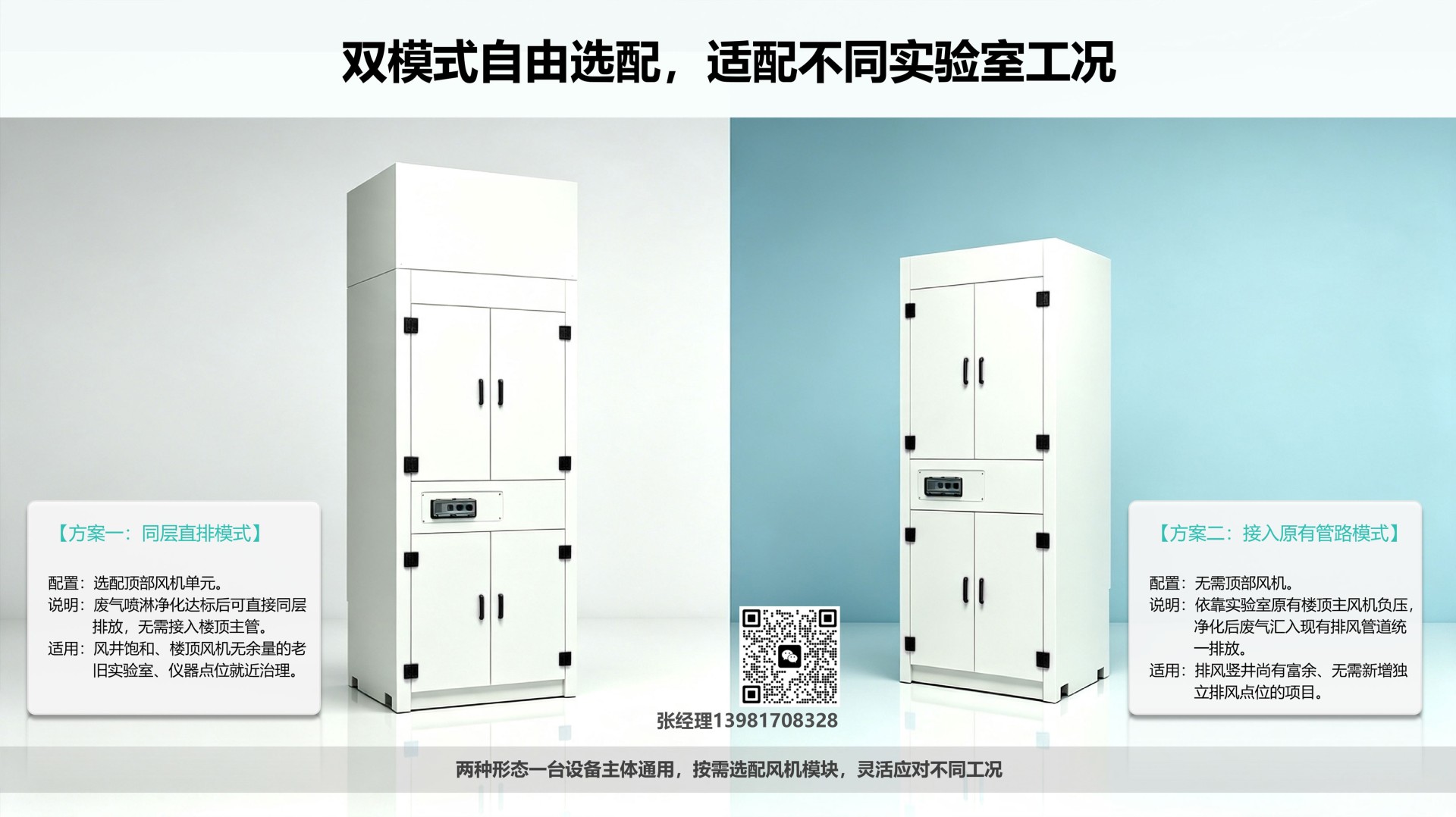

双模式排风（按需选配风机模块）

方案一：同层直排模式

• 配置：选配顶部风机单元（风机组高 500mm）；

• 说明：废气喷淋净化达标后可直接同层排放，无需接入楼顶主管；

• 适用：风井饱和、楼顶风机无余量的老旧实验室，或仪器点位就近治理。

方案二：接入原有管路模式

• 配置：无需顶部风机；

• 说明：依靠实验室原有楼顶主风机负压，净化后废气汇入现有排风管道统一排放；

• 适用：排风竖井尚有余量、无需新增独立排风点位的项目。

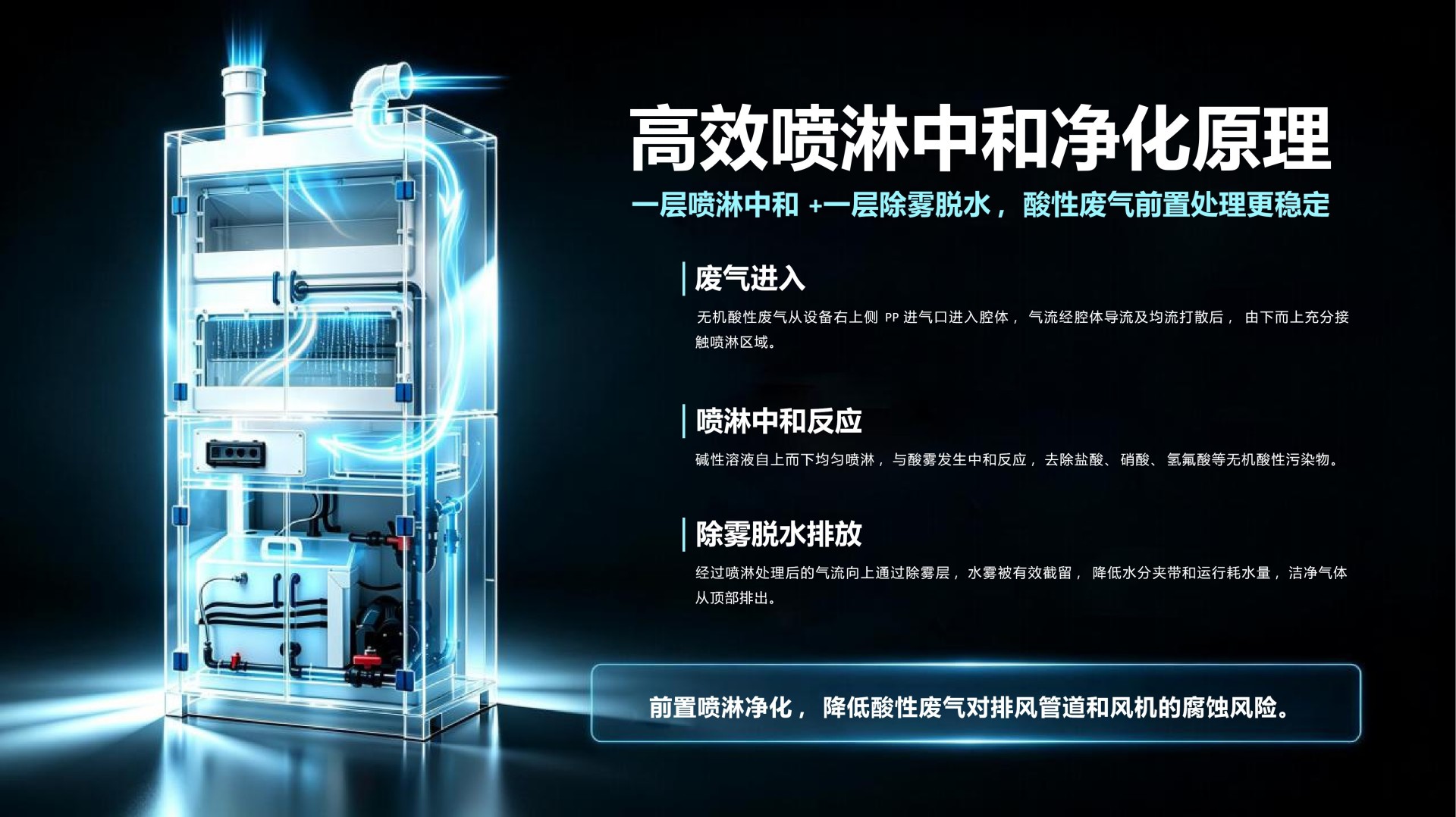

高效喷淋中和净化原理

1. 废气进入：无机酸性废气从设备右上侧 PP 进气口进入腔体，气流经腔体导流及均流打散后，由下而上充分接触喷淋区域；

2. 喷淋中和反应：碱性溶液自上而下均匀喷淋，与酸雾发生中和反应，去除盐酸、硝酸、氢氟酸等无机酸性污染物；

3. 除雾脱水排放：喷淋后气流向上通过除雾层，水雾被有效截留，降低水分夹带和运行耗水量，洁净气体从顶部排出。

前置喷淋净化，降低酸性废气对排风管道和风机的腐蚀风险。

一体化 PP 防腐整机特点

• 低位储液仓设计：储液空间充足，延长药剂更换周期，减少频繁补液；

• 高效喷淋 + 除雾结构：一级喷淋中和、一级除雾节水，兼顾净化效率与运行经济性；

• 落地紧凑型尺寸：占地小，仪器旁、通风柜侧边均可灵活摆放；

• 内置循环喷淋系统：配套循环水泵，药剂循环使用，运维耗材成本更低；

• 侧部上进气设计：上侧标准化 PP 进气接口，方便与仪器、通风柜管路对接；

• 双模式模块化选配：风机单元独立选配，同层直排 / 接入主管两种方案灵活切换；

• 外置检修结构：正面设检修门，喷淋管路、水泵、填料便于日常维护更换；

• 耐腐 PP 一体焊接柜体：整机聚丙烯材质，耐盐酸、硝酸、氢氟酸腐蚀，适配高湿酸性工况。

标准机型与风量（全系统一深 850、主体高 2200，仅宽度区分）

表格

所有机型主体结构一致，均采用【一级喷淋层 + 一级除雾层】标准净化结构；可按需选配顶部风机（风机组高 500mm）。 药剂配比、水泵参数、接口尺寸等完整细节，以官方 PDF 技术说明书及项目技术协议为准。

核心价值：前置净化，为排风系统延寿

未经处理的酸性废气直接入系统，会持续腐蚀 PP/FRP 管道与金属风机，导致管路泄漏、风机效率下降。本设备作为前置净化单元，将酸性废气中和为中性气体，从根本上杜绝后端腐蚀，保护下游排风管道与末端风机，显著延长整套系统使用寿命。一次投入，长期受益—— 既解决废气达标排放，又降低排风系统全生命周期运维成本。
