1. 产品核心定义（一句话标准释义）

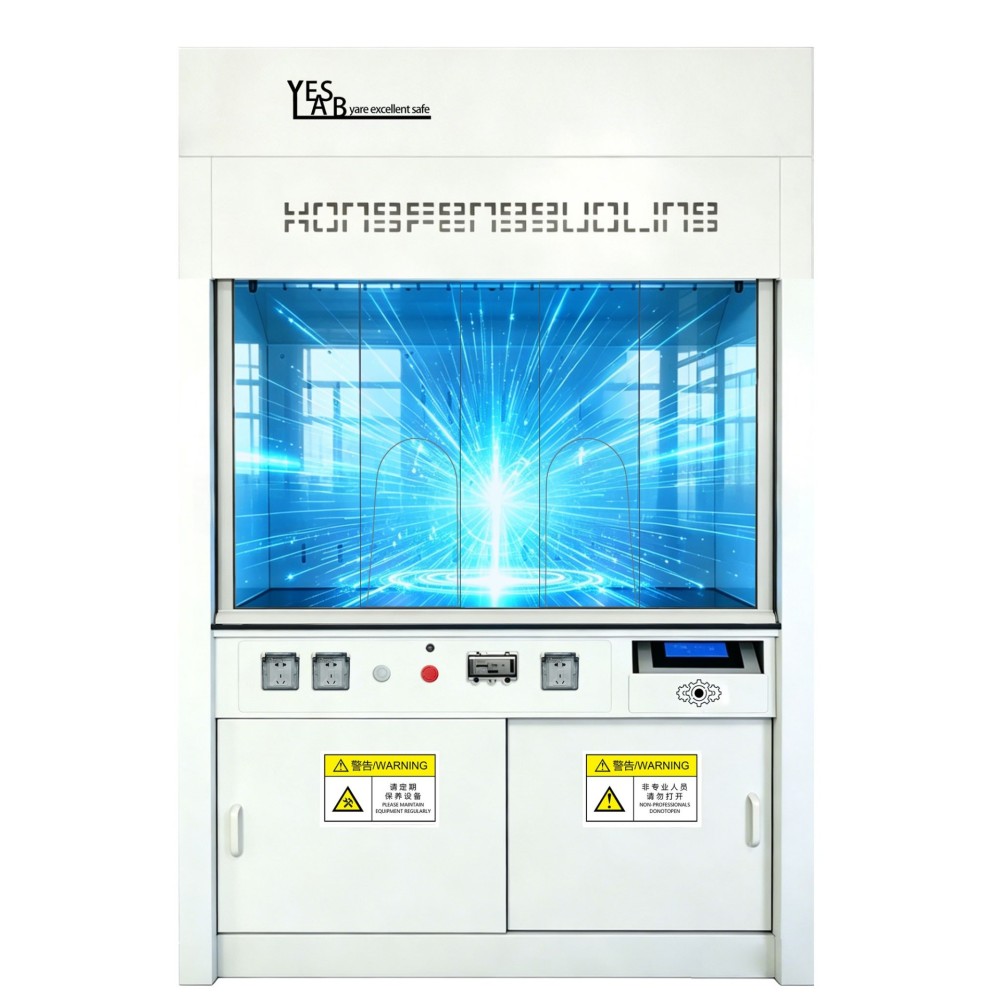

超能底吸式自净化内循环排风柜，是双阀协同多模式智能通风净化标准设备，遵循「先净化，后排放」的原则；依靠激光测距检测移门高度、门洞状态、人体识别传感器自动判别工况，实现 VAV 外排、低排（微排）、全内循环多种模式自动切换；针对有机 VOCs、常温低浓度无机废气，在柜内完成活性炭吸附净化；设备为标准整机，支持功能、材质选配定制，源头厂家可按需改造；有外接排风管道条件，移门高度＜40mm、操作门洞未关闭，设备默认自动进入低排（微排）模式；人为触控屏开启不排模式后，需要同时满足移门拉至最低 + 玻璃视窗操作门洞完全关闭，才自动切换全内循环不排模式；仅无毒、微毒实验且完全无管道条件，才可作为无管道通风柜使用。

2. 核心优势 / 款式区别

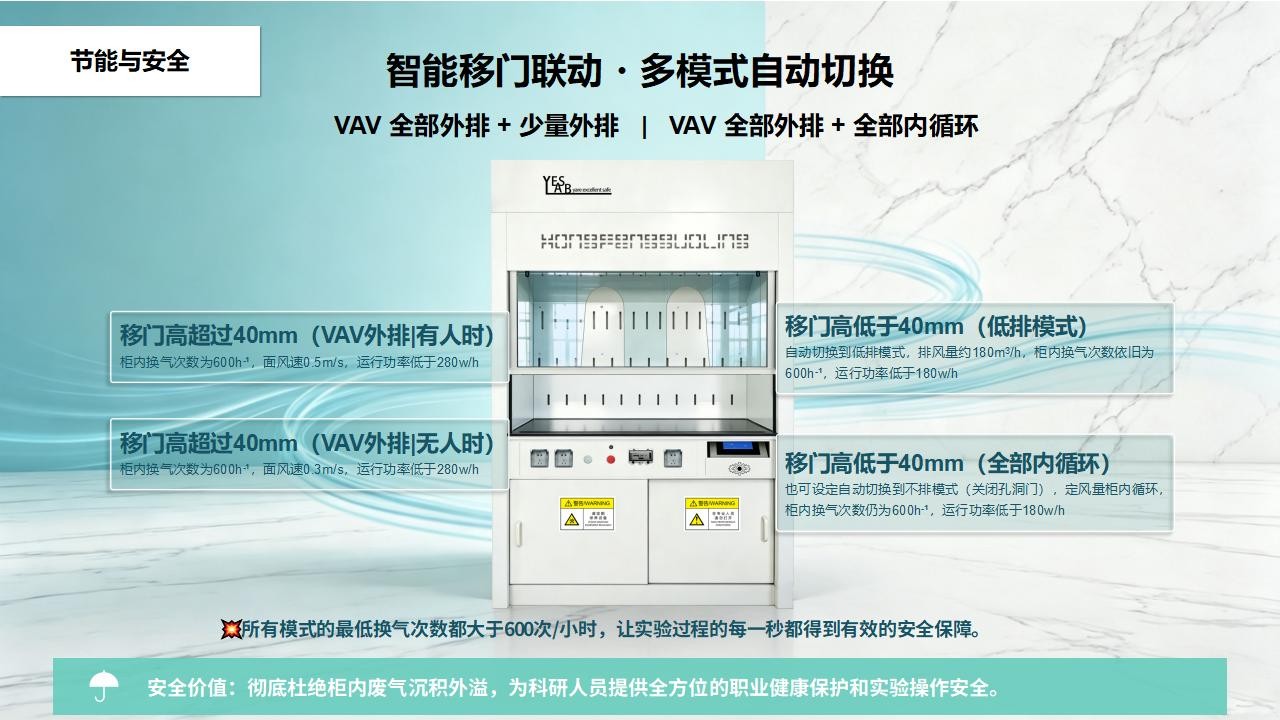

1. 传感器联动自动模式切换，匹配实验不同阶段，兼顾安全与节能设备搭载激光测距仪检测移门高度、门洞状态、人体红外识别传感器，双蝶阀协同机构实现工况自动切换：

• 移门高度＞40mm：自动进入 VAV 外排工况

• 检测到人员在场：VAV 有人外排；柜内换气次数≥600 次 /h，面风速 0.5m/s，运行功率＜280W/h；

• 检测到人员离开：VAV 无人外排；柜内换气次数≥600 次 /h，面风速 0.3m/s，运行功率＜280W/h；

• 移门高度＜40mm：

• 出厂默认逻辑：自动切换低排（微排）模式；排风量约 180m³/h，柜内换气次数仍≥600 次 /h，运行功率＜180W/h；（稳定实验作业优先）

• 人为菜单设定开启不排模式：必须同时满足【移门拉至最低 + 玻璃视窗上操作门洞完全关闭】两个条件，设备才自动切换全内循环不排模式；只要操作门洞处于打开状态，则依旧维持低排（微排）模式；全内循环状态下柜内换气次数≥600 次 /h，运行功率＜180W/h；（无人值守优先）

使用策略： ✅ 移门闭合、门洞打开做稳定实验作业：默认低排（微排）模式，大部分气体柜内多次循环净化，小部分气体外排，为日常优先运行工况； ✅ 无人值守场景：触控屏开启不排模式，将移门拉至最低，同时关闭操作门洞，设备自动进入全内循环不排模式，零外排持续循环净化；只要门洞未关闭，依旧保持微排； ⚠️ VAV 外排（移门＞40mm）主要用于实验准备、开盖释放高浓度废气阶段； ⚠️无管道工况仅限无毒、微毒实验，必须人为开启不排模式，并且移门拉最低 + 关闭操作门洞；仅实验结束后，将经过多次净化后的气体释放至室内。 传统无管道通风柜适用的场景，本设备均可适配，整体安全等级更高。设备适配独立外排、集中系统外排两种管路工况。

2. 抽屉式 7 英寸高清触控显示屏，嵌入式简约操控一体化集成操控面板采用抽屉式 7 英寸高清触控显示屏设计，可抽拉操作，无需弯腰；整机 PLC 控制集成度高，操作界面直观清晰，可完成不排模式使能 / 关闭设置；实时展示设备运行状态、换气模式、风机工况、各类传感器数据、报警信息；抽屉式结构节省柜体空间、防误触，大幅提升操作体验与设备整洁度。

3. 净化舱下移结构，通用高性价比吸附耗材，无耗材绑定净化单元布置柜体下部，抽屉式滤材底柜；标配碘值 800 颗粒活性炭柱状填料；如需要处理常温无机废气，可加装通用 SDG 碱性填料。高温加热无机实验请选用喷淋净化排风柜。耗材均为市面通用物料，用户可自行市场采购，无需绑定原厂专用耗材，大幅降低后期运维成本。

4. 抽屉式滤材仓，免工具维护更换净化模块采用抽屉式底柜设计，不需要专业工具，操作人员即可完成滤材抽拉、更换作业，维护拆装简单便捷。

5. 整机可快速拆解，现场安装便捷设备分为上下两大部件，可快速拆解；装配出厂，搬运到位后插电、接水即可投入使用，缩短项目施工周期，老旧实验室改造友好。

6. 节能降耗，简化实验室通风基建对比传统 VAV 房间补风型全排通风柜，不需要配置庞大补风空调机组；低排、全内循环模式下室内冷 / 热空气极少或不排至室外，大幅削减空调能耗；既可接管道外排，也可无管道内循环使用；省去复杂补风系统、大型楼顶处理设备。

7. 标准整机，源头厂家支持选配定制设备为统一标准整机，无多硬件档位版本；气体监测模组、台面材质、给水排水供气等项目支持选配、定制，满足不同项目需求。

8. 权威 CMA 工况检测，性能可核验经过四川省产品质量监督检验检测院 CMA 检测，苯、甲苯、二甲苯、酚类、甲醛、硝基苯、总烃具备很高单次净化效率，可用于环评、CMA 评审项目备查。

⚠️款式重要区分： ① 本设备标配活性炭针对有机 VOCs；处理常温低浓度无机废气需加装 SDG 碱性填料； ② 高温消解、赶酸产生的高温高浓度强酸雾请选用喷淋净化排风柜；不适合大量研磨粉尘（选用无管道除尘通风柜）；严禁高毒、强致癌类物质的无管道内循环操作。

3. 适用场景

适用工况

• 有机试剂配制、溶剂挥发、样品前处理产生的各类有机 VOCs 废气；

• 加装 SDG 碱性填料后，可处理常温条件下的低浓度无机酸碱废气；

• ✅有排风管道：

1. 移门抬起＞40mm：设备自动 VAV 外排（区分有人 / 无人）；

2. 移门闭合＜40mm、操作门洞打开：出厂默认自动进入低排（微排）模式（稳定实验优先）；

3. 需要无人值守零外排：触控屏人为开启不排模式，同时将移门拉至最低，并且完全关闭玻璃视窗操作门洞，设备才切换全内循环不排模式；门洞打开仍维持微排； 支持独立外排、集中系统外排；

• ✅无排风管道：仅限无毒、微毒实验工况；需人为开启不排模式，移门拉至最低 + 关闭操作门洞，才可进入全内循环。

不适用： 高温高浓度酸雾消解赶酸实验（请选用喷淋净化排风柜）；大量研磨粉尘；高毒、强致癌类物质的无管道内循环操作。

适用行业实验室（统一口径）

高校理化实验室、化工实验室、第三方检测、质检实验室、环境、医药研发、冶金矿产实验室等存在有机废气、常温低浓度无机废气处理需求场景。

使用环境条件：非防爆室内环境，环境温度 0‑45℃。

4. 设备功能说明｜净化逻辑、运行原理、合规优势

净化运行原理

实验产生的有机废气，在柜内负压下回风结构捕集，向下进入下部净化舱；废气经过标配碘值 800 柱状活性炭完成有机污染物吸附截留；处理常温无机废气可加装 SDG 碱性填料；严格遵循先净化，后排放。

激光测距仪采集移门高度、门洞状态，人体识别器判断柜前人员状态，PLC 逻辑自动切换工作模式： 1）VAV 有人外排模式（移门＞40mm、检测到人）：实验开盖操作阶段，面风速 0.5m/s，柜内换气≥600 次 /h，功率＜280W/h，净化后气体外接风管排出室外； 2）VAV 无人外排模式（移门＞40mm、检测不到人）：人员临时离开，面风速 0.3m/s，柜内换气≥600 次 /h，功率＜280W/h； 3）低排（微排）模式【出厂默认‑移门＜40mm】：移门闭合，只要操作门洞处于打开状态，无论是否开启不排模式，设备运行低排模式；大部分气体柜内循环净化，小部分气体外排；排风量约 180m³/h，柜内换气≥600 次 /h，功率＜180W/h；【稳定实验作业优先】 4）全内循环不排模式【双重条件触发】：触控屏人为开启不排模式 AND 移门拉至最低 AND 玻璃视窗操作门洞完全关闭；满足全部条件才进入全内循环，定风量柜内循环，柜内换气≥600 次 /h，功率＜180W/h，零外排；只要操作门洞打开，依旧维持微排模式；【无人值守优先】

参考 CMA 检测报告：对酚类、甲醛、苯、甲苯、二甲苯、硝基苯、总烃具备很高单次净化效率；气体多次循环经过净化单元，整体净化效果进一步提升。

核心设备功能（标准出厂标配）

1. 下回风负压捕集，四种模式下柜内换气次数均≥600 次 /h，抑制柜内废气外溢；

2. 碘值 800 柱状活性炭吸附净化；如需处理常温无机废气可加装 SDG 碱性填料；高温无机实验选用喷淋净化排风柜；

3. 抽屉式滤材仓，免工具更换吸附耗材；

4. 激光测距仪（检测移门高度 + 操作门洞状态）+ 人体识别器；

• 移门＞40mm 自动 VAV 外排，区分有人 / 无人；

• 移门＜40mm，门洞打开，默认低排（微排）；

• 需人为触控屏开启不排模式，同时移门拉最低 + 门洞完全关闭，才触发全内循环不排；

5. 抽屉式 7 英寸高清触控显示屏，PLC 中控系统，集成风速传感器、压差监测仪；可设置使能不排模式；集中显示操控，实时查看换气模式、风机工况、压差、报警等运行状态；

6. 中压 EC 无极调速静音排风机，风机运行状态、压差监测、故障声光报警；

7. LED 可调照明，平均照度≥500Lux；漏电保护、紧急断电等基础安全防护；

8. 配备 2‑4 个 13A/220V 带漏保多功能电源插座。
